Despre Leduri

[uskt2005]

Pe scurt: lampile de semnalizare sunt portocalii (amber).



Si la americani rosii(cele din spate)



@ AB imi faci 2 becoleduri cu rosu si alb?

Edited August 1, 2007 by uskt2005

[Abram Burel]

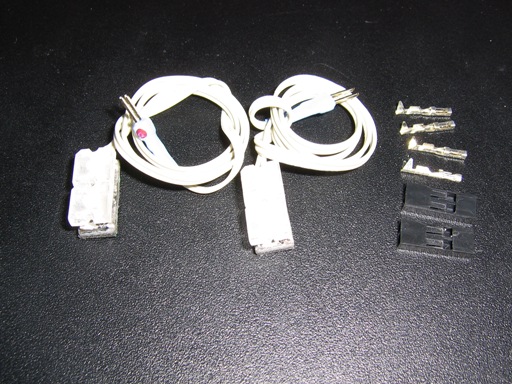

Pot sa iti fac exact ca cele pentru Mugur si ti le poti monta si singur la o adica. Pentru mai multe detalii, discutam pe PM sau mail sau YM, nu aici.

[Abram Burel]

Studiul urmator este pentru o masinuta cu... Colt

Tema a fost sa se ilumineze zona scumierei si a suportului de pahar (plasate la inceputul consolei mediane, precum si niste compartimente incastrate in consola centrala, aceasta fiind impartita in doua de un ornament vertical care ar fi putut asigura si functia asta de iluminare, dar n-a fost sa fie.

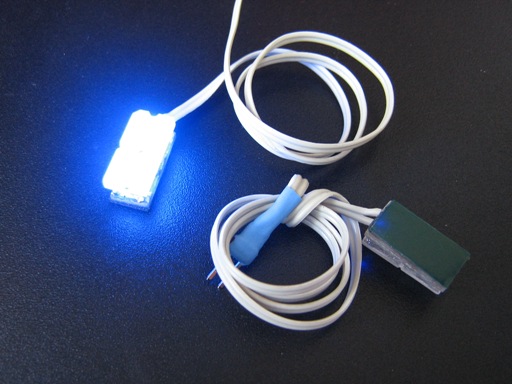

Solutia aleasa a fost cate un becoled micut cu 2 leduri albastre Piranha flat-top (unghi de iluminare de 120 grade), cu banda dublu-adeziva pe fund pentru a fi fixate pe peretele superior al compartimentelor respective, si alimentate printr cate un "cablu" desprins dintr-unul de... floppy prevazut la capat cu conectori "tata" la fel de micuti pentru racordul la circuitul de iluminare (evident in "kit" vor fi si conectorii "mama").

[Abram Burel]

Pentru amatorii de mestereli cu... leduri pe... pozitie

Cum_sa_fac_un_BL3.pdf

Edited September 22, 2007 by Abram Burel

[Abram Burel]

Citeam pe aici pe undeva mai demult si mai acum despre ledurile la 12V.

E adevarat ca e mult mai comod de folosit asa ceva, nu-i asa? Sa fie solutia ideala? Sau poate e ceva ascuns? Atunci care-i pretul platit?

Un led normal consuma asa cum scrie pe ici pe colo 20mA. Trecem repede peste faptul ca daca insa chiar veti alimenta astfel de leduri astfel incat sa aveti 20 mA prin ele, mai ales daca faceti calculul la 12V, durata de viata se va reduce dramatic (va spun imediat de ce).

Daca un curios se uita pe o foaie de catalog sau pe diverse situri, va descoperi ca un led beneficiaza de fapt doar de circa 2 sau 3 volti. Cu alte cuvinte, dupa rasfoirea unei carti de fizica aflam ca el consuma vreo 40-60 miliwati (produsul curent*tensiune). Ca la multe chestii inventate de om, randamentul este destul de prost, chiar daca mai bun decat la becurile obisnuite, ceea ce se traduce in caldura disipata de led. Ele sunt puse constructiv intr-o capsula ce e in stare sa elimine caldura asta fara a afecta functionarea ledului si, mai ales, durata de viata.

Ce se intampla pentru un led "normal" cu diferenta de densiune de la 2-3V la 12V (sau chiar peste 14V la o adica)? In mod normal de asta se ocupa o banala rezistenta sau, daca e sa fim scrupulosi, o magnifica sursa de curent constant.

Si deci ce se intampla pentru un led de 12V cu aceeasi tensiune? Pai, mai nimic, o inghite el cumva. Rezultatul este ca de data asta ledul va consuma aceiasi 12mA, dar de data asta la 12V, prin urmare puterea disipata va fi de vreo 4-6 ori mai mare. Din fericire, capsulele alea transparente rezista bine la asemenea puteri "colosale", dar durata de viata a ledului este afectata.

De ce? Pentru ca ledul are un comportament destul de "potrivnic" cu temperatura. Pentru unii nu e probabil nevoie sa spunem ca ledurile "de putere" au nevoie de un radiator considerabil ca sa poata functiona corect sau sunt folosite la un regim sub-nominal pentru a evita problemele (dar atunci de ce dai banii pe atatia lumeni?).

Din propria experienta a rezultat ca, un led care este supus la "stress termic" (de exemplu cel provocat de inchiderea lui si a altora ca el intr-un spatiu relativ restrans cum ar fi o lampa pentru iluminarea numarului) poate ceda neasteptat de repede, chiar daca totul a fost calculat cu "rezerva de curent".



Asa ca, aveti grija ca, comoditatea in a pune un simplu led in loc de complicatia de a pune si o rezistenta, se poate transforma in oaresce neplaceri (si bani cheltuiti aiurea daca nu cumva ati descoperit "leduri cu garantie").

[SORAN]

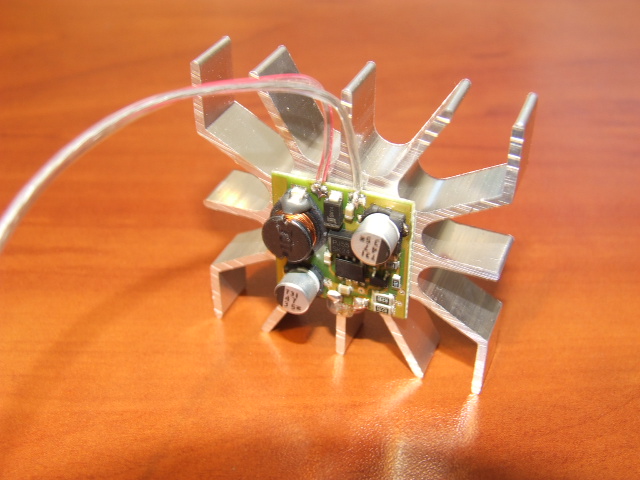

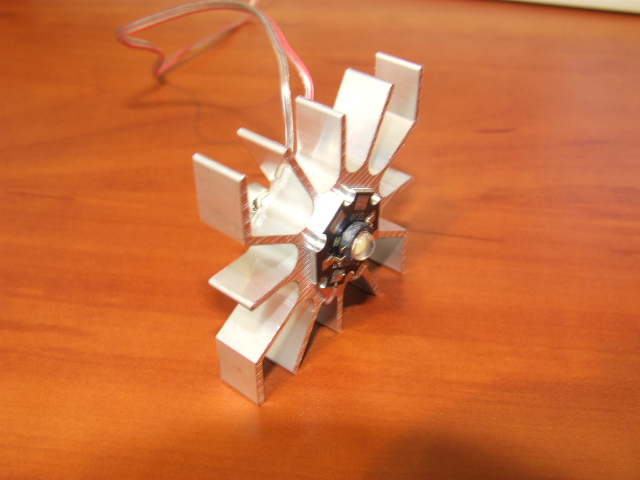

Daca tot se discuta despre LED-uri va prezint aici un "Power Pack" pentru plafoniera la care lucrez. Va fi foarte multa lumina insa gabaritul instalatiei presupune modificarea plafonierei pentru a introduce radiatorul care disipa caldura produsa de led in mare parte cat si de sursa cc. Poate ca nu este nevoie de atata lumina de la o plafoniera, dar a fost un proiect care am vrut sa-l duc la sfarsit. Pentru un autoturism e multa lumina insa intr-un microbus solutia ar fi interesanta. Consumul pe partea de 12V este de ~380mA.

[Abram Burel]

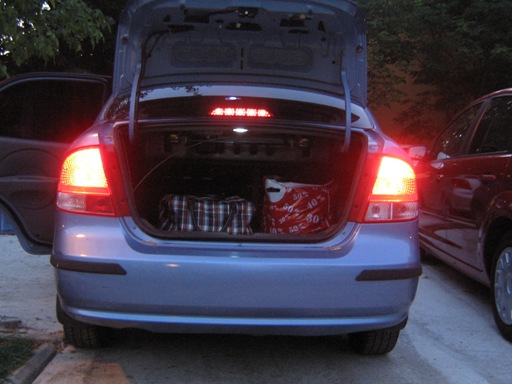

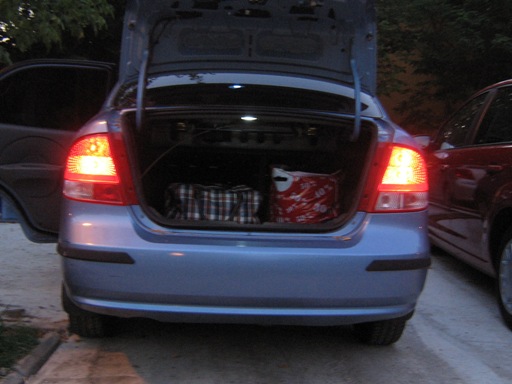

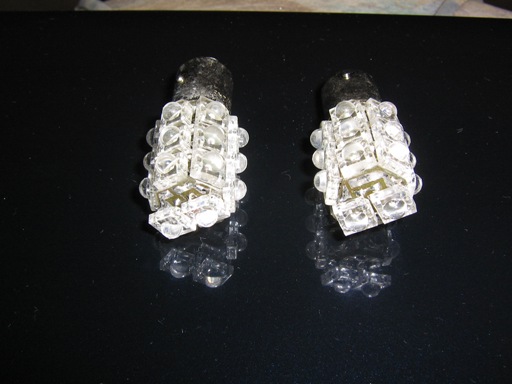

N-am mai scris demult pe aici. Am facut in sfarsit doua prototipuri de becoleduri "turnulet" pentru inlocuirea directa a becurilor de semnalizare (P21Y) si stop-frana (P21/5). Fiecare are cate 20 leduri (3x6+2), destul de normale. Comanda se face direct de pe circuit prin rezistente de limitare pe ramuri serie de cate 3 diode (sau 2 pentru cele din cap). La becoledul combinat pe pozitie se comanda un curent, iar pe frana (indiferent daca e aprinsa sau nu pozitia) unul dublu, cu aprindera tuturor ledurilor. Luminozitatea e vizibil mai mica, dar satisfacatoare, atat cat poate vedea ochiul in amurg. Este absolut interesant de a studia pe filmulet inertia la semnalizare (uitati-va la el cu un player care sa stie sa dea "pas cu pas").

Nu am apucat inca sa vad impactul luminii solare, dar mai e timp (deocamdata raman pe becuri, pana le fac si perechea).

As vrea sa transform "stopul" de jos in pozitie+ceata, iar cel de sus sa ramana doar pentru frana. Si mai bine ar fi daca as putea sa dau cumva jos plasticul rosu suplimentar de la lampa originala de ceata. In felul asta as mai castiga ceva lumina la datul cu spatele.

AB_BL_20Y.wmv

[vasco]

...din cauza faptului ca nu dau de capat problemeimele cu plafoniera (la matiz) - cind deschid orice usa , nu se aprinde plafoniera - m-am decis sa caut cumva sa imi pun una din aia la care se stinge lumina incet incet...daca cineva stie unde sau cui trebuie sa ii spun sa imi faca montajul asta, anuntati-ma...multumesc

[Abram Burel]

Pai, faptul ca nu iti merge plafoniera e una, iar chestia cu stinsul incet-incet e alta

Nu te stresa, vezi pe aici: http://www.gmclub.ro/forum/index.php?s=&am...st&p=291170

Eventual treci joi pe la intalnire sa vedem despre ce e vorba.

[nt98adu]

Ingenioase idei care necesita multa pricepere si rabdare.

Poate-mi explicati si mie unde si cum vin montate leduri (led) pentru a lumina acele la Cielo. Dupa cateva ore de munca, in incercarea de a rezolva aceasta problema, acele mele erau luminate doar pe jumatate.

[Al3x_xct]

Doar acele le iluminezi cu cate un smd cat mai sub ele..Daca vrei si cifrele..trebuie multe leduri..eu parca am vreo 11



AB, ce se mai aude cu becledurile turnulet ?

[Aygun]

Salutare forumisti!

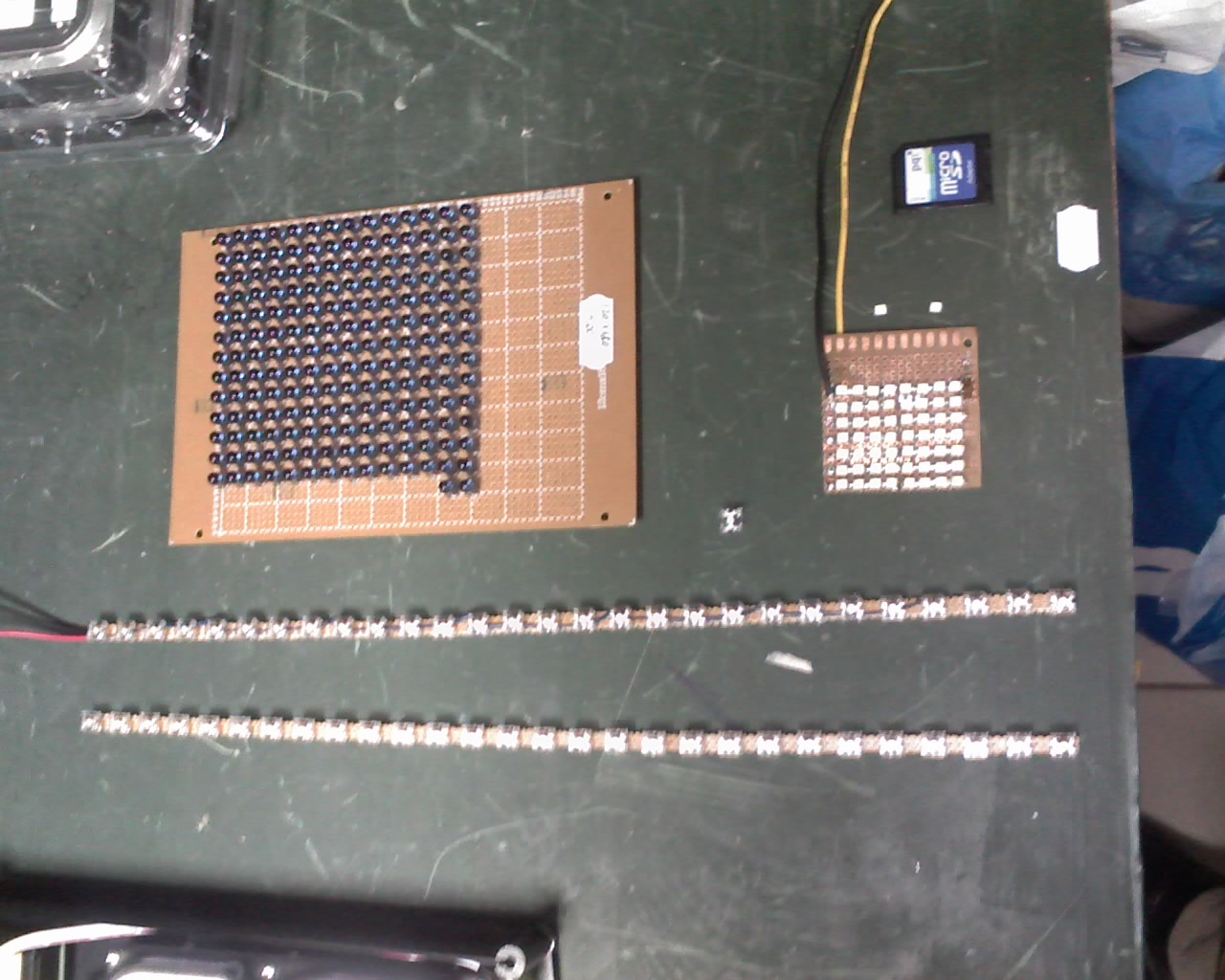

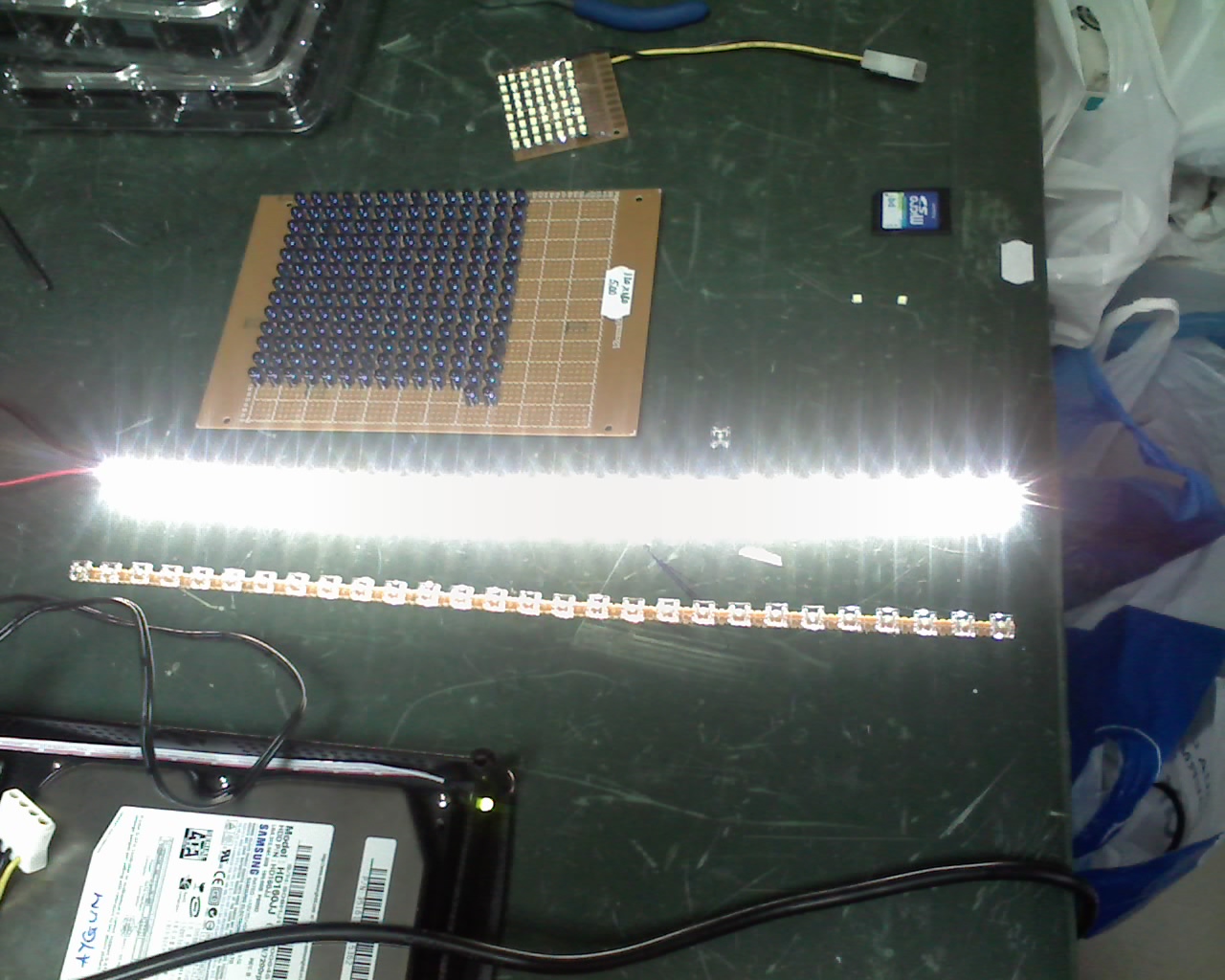

Iata lucrarile mele in domeniul iluminarii auto cu led-uri:

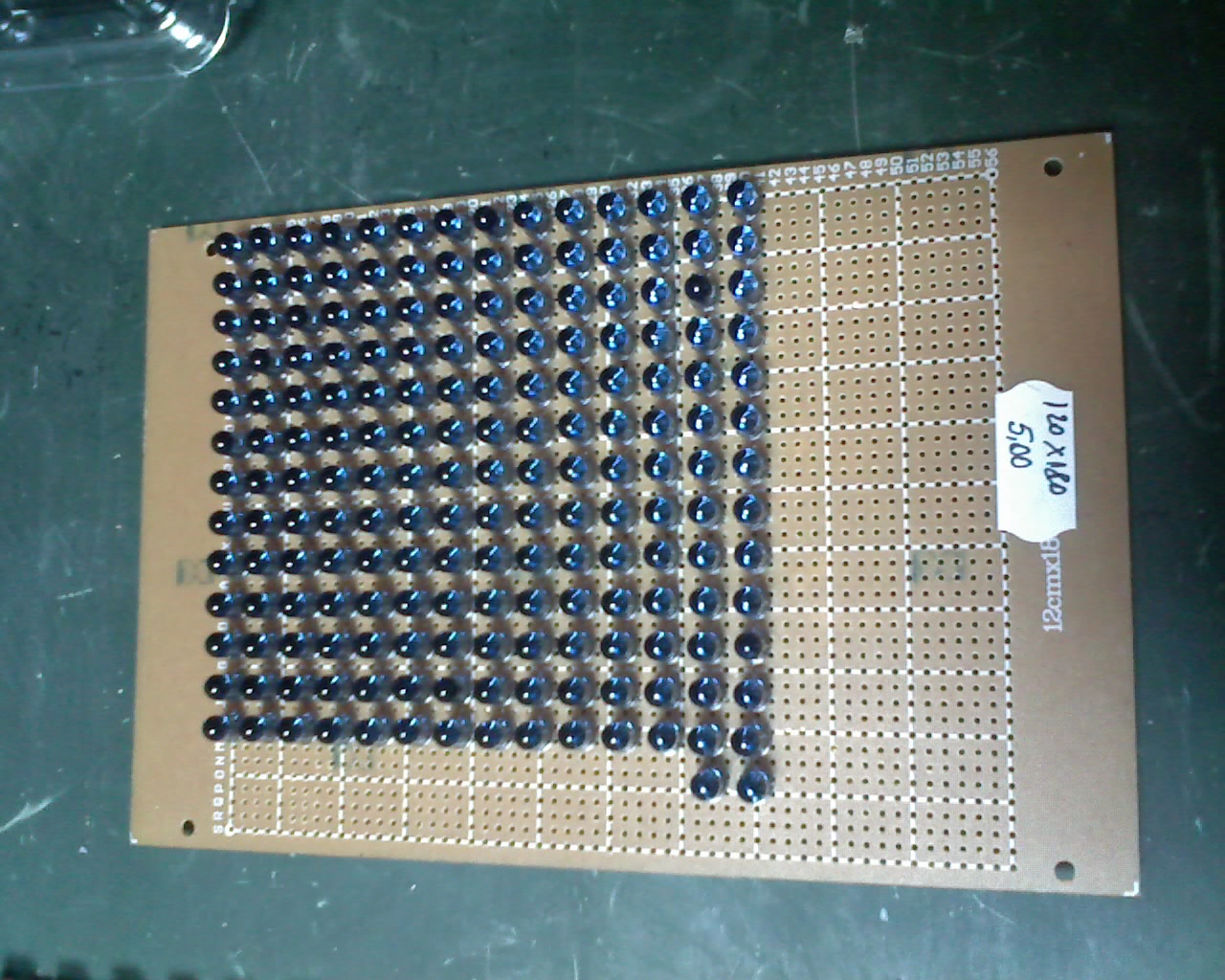

- proiector IR cu 200+ leduri - raza de bataie 100m - unghiul nu este inca masurat . Am pregatit si camera video dar nu am avut timp de teste nocturne. Daca voi avea money o sa iau mai multe leduri ptr a extinde "bataia" proiectorului.

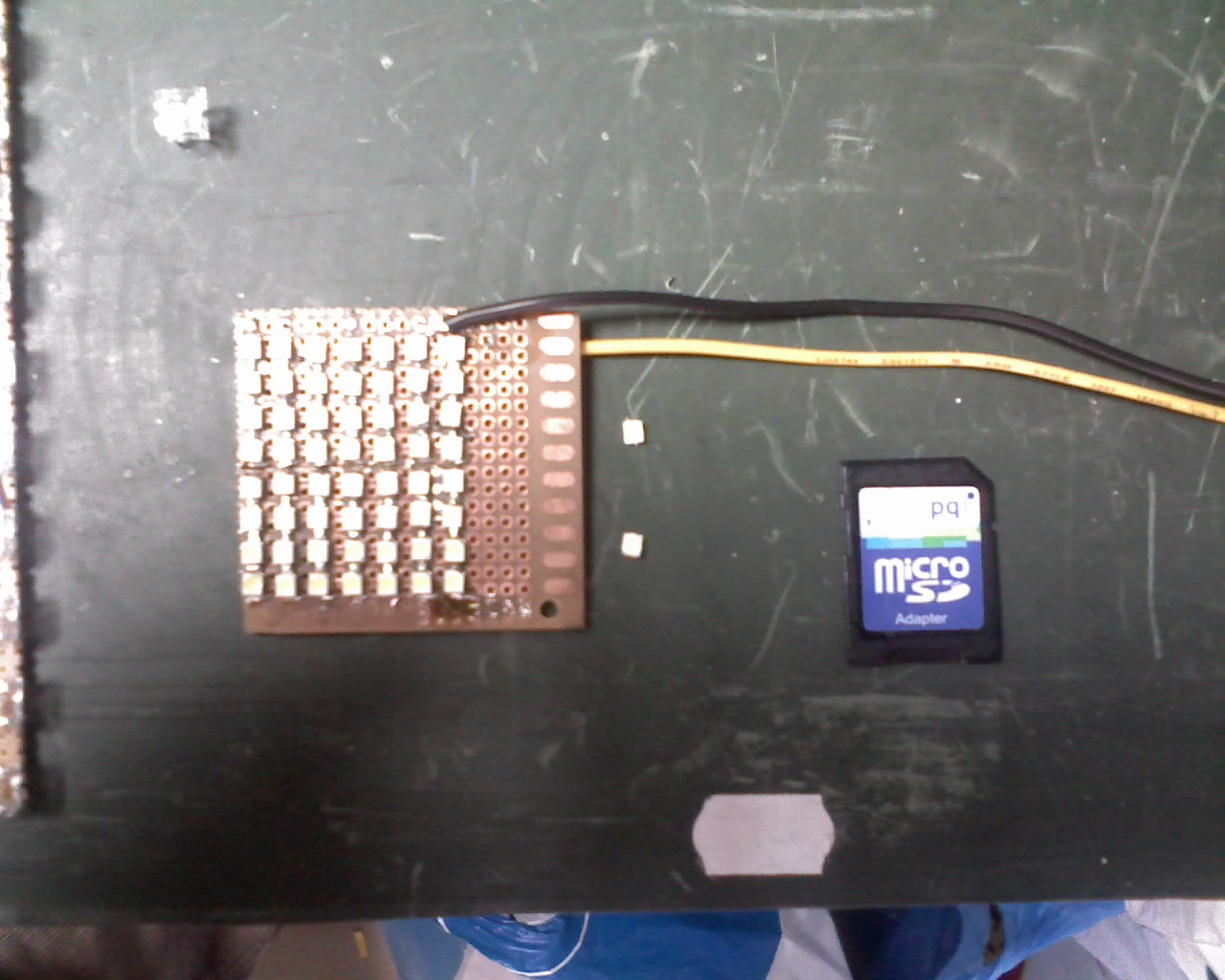

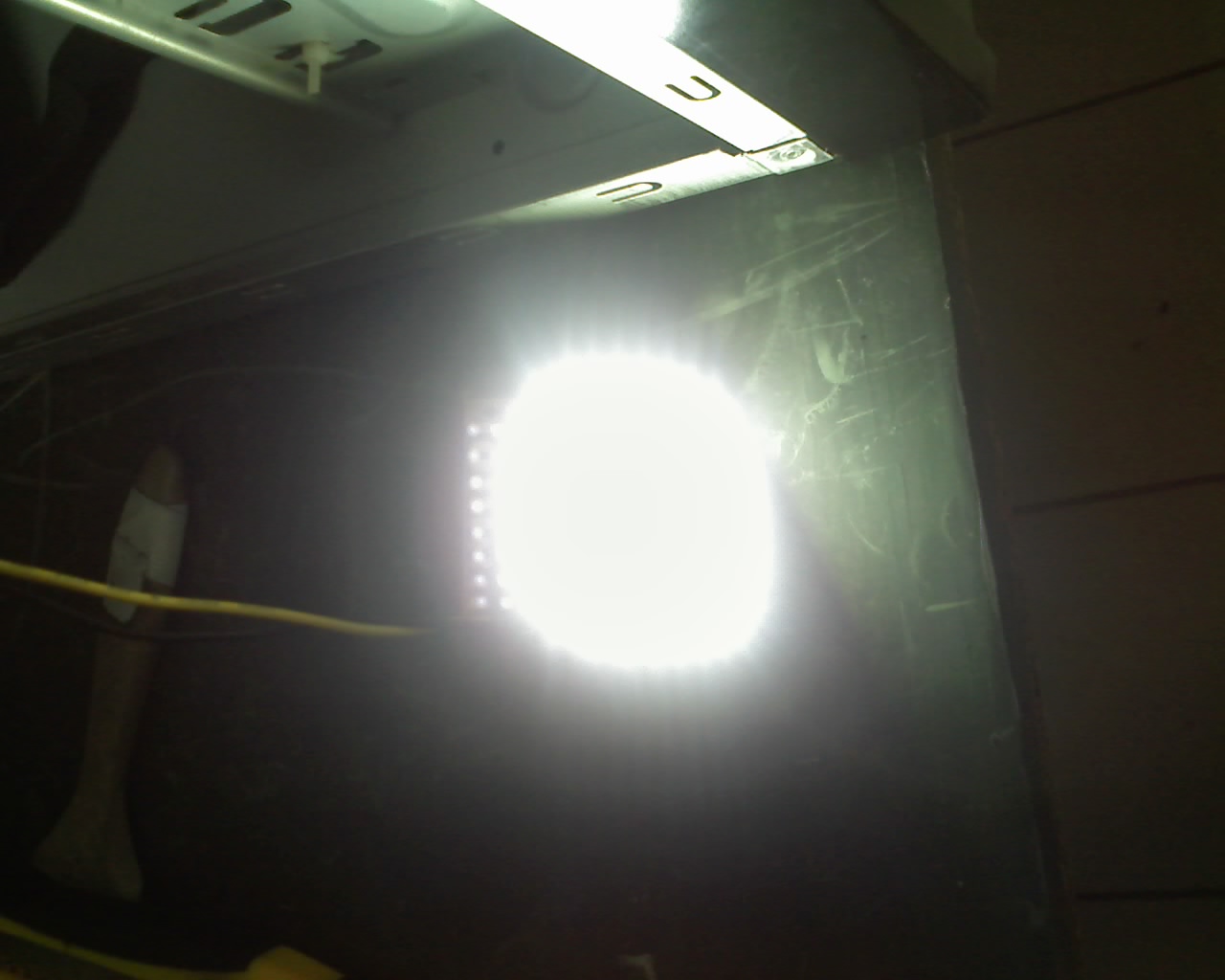

- mini proiector cu 56 leduri SMD - poate inlocui cu brio proiectoarele de ceata sau iluminarea in masina (lumina extrem de puternica , te dor ochii daca privesti direct in el )

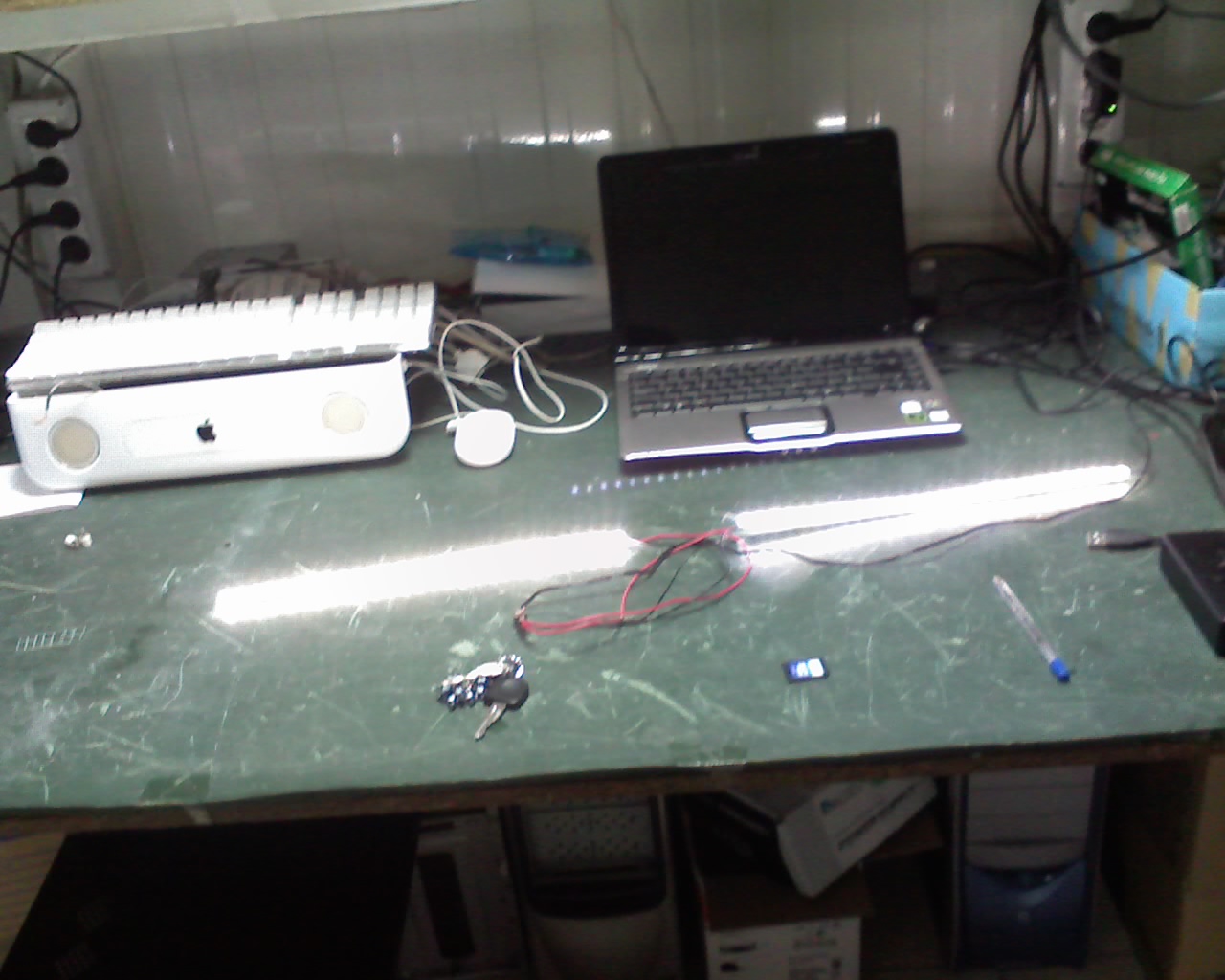

- bara cu 28 leduri piranha pentru iluminare numar sau ce doriti dvs ( portbagaj , praguri , torpedou ...). Aceleasi bare cu leduri piranha le folosesc sa inlocuiesc tuburile cu neon de la monitoarele tft . Pentru lcd-urile de noteook ( cu invertorul sau tubul defecte ) folosesc ledurile SMD.



Toate dispozitivele prezentate functioneaza la 12V cc.



Daca cineva are si alte idei pentru iluminat cu LED-uri este bine venit sa le exprime.



Multzam

Edited January 21, 2009 by Aygun

[martiz]

Am si eu o intrebare, de unde ai achizitionat led-urile? Eu am cautat in toate locatiile posibile din Bucuresti si nu am gasit decat led-uri smd dar modelul acela mic de genul celor care se gasesc in telefoanele mobile. In schimb am gasit pe tot felul magazine on-line dar care vand minim 100buc!

[banzay]

Domnule Aygun, vad ca sunteti din medgidia. De unde va cumparati ledurile, vin si eu cu aceeasi intrebare (in Constanta nu stiu decat de DINA si Dioda). Ca idei, vazusem undeva un DIY al D-lui abramburel, despre un led de pozitie. Poate ar mai fi ceva, lampa pe usa, cand e usa deschisa...

[Abram Burel]

Avem asa:

- bravo pentru realizari

- am oaresce dubii ca cele 56 de smd-uri dau mai mult de 100 lumeni, ceea ce e total insuficient pentru proiectoare, cu atat mai mult cu cat unghiul smd-urilor e in general mare, deci pe de-o parte ai lumina oarecum distribuita, ceea ce inseamna ca intensitatea pe o anumita directie nu e relativ mica (probabil ca nu trece de 1Cd) si pe de alta parte, in consecinta, va fi foarte greu sa o directionezi cum vrei, cu atat mai mult cu cat nu te poti folosi de oglinda proiectorului, dat fiind caracteristicile optice necesare, diferite fata de becul pentru care a fost proiectata.

- puteti incerca pentru leduri la: ledshop, leduri, zexstar, leduri (in ordine alfabetica - daca la primul gasiti ceva sa va placa, dar aveti probleme cu "dimensiunea" comenzii, dati-mi de stire, insa nu uitati de taxele postale ) - rog a nu se considera reclama, ci doar o... mana de ajutor

[Aygun]

Salutare !



Ledurile sunt achizitionAte de la Dina Electronics din Constanta.



De regula iau cate 100 de bucati pentru a inlocui lampile la laptourile cu invertorul sau lampile defecte .

Edited January 23, 2009 by Mircea
Actiunile de moderare nu se comenteaza pe site, se cer explicatii/modificari pe MP.

[Mircea]

Discutiile despre laptopuri s-au mutat aici: http://www.gmclub.ro/forum/index.php?showt...&start=2260

[Aygun]

Aici gaiti ceva realizari faruri cu leduri. Daca merge pe motociclete nu vad de ce nu ar merge si pe turisme si nu numai.



Anyway , e interesanta jucaria.



1500 led-uri , e ceva , nu ?



Voi ce ziceti ?

[BogdanG]

Pt ca nu poti directiona lumina data de un led, momentan farurile/proiectoarele cu LED nu fac altceva decat sa orbeasca, nu este deloc simplu sa directionezi lumina ledului fara sa folosesti o oglinda sau ma rog un sistem optic .

[Abram Burel]

Nu stiu unde a vrut sa duca link-ul ala, dar am "asistat" la o discutie despre ceva de genul asta pe forumul electronistilor.

Omul s-a ambitionat sa faca un montaj oarecum in paralel si pana la urma s-a cam... ars.

Problema cand folosesti 1500 de leduri cu unghi mic -asa se poate obtine teoretic directionalitatea- este sa le aliniezi axa optica pentru a obtine fluxul dorit. Ceea ce se poate face in regim de amator, dar nu si industrial.

Zicea pe undeva ca au facut Audi un R8 full-led. Stiu ca sunt leduri de 10-30W, asa ca, de ce sa nu se poata. Pana cand insa se va putea realiza ceva fiabil si cu costuri rezonabile in regim de amator, va mai dura putin. Dar nu chiar asa de mult.

[Aygun]

Link-urile sunt acestea :



http://www.elforum.ro/viewtopic.php?f=1&t=25691

http://www.elforum.ro/viewtopic.php?f=209&t=28440

http://www.elforum.ro/viewtopic.php?p=215974#215974



iar in cadrul linkului de mai jos veti vedea poze comparative , cu si fara farul cu led-uri



http://www.urbanriders.ro/forum/index.php?...1280&st=120



omul are si un filmulet iar in celelalate pagini gasiti teste comparative langa o masina cu becuri cu incandescenta



@abram-burel : sper ca de topicurile astea zici . Am si eu led-uri de 10 w si crede-ma ca rupe tot ce stiti in materie de led-uri .Deja am cereri la cabinetele de stomatologie si chirurgie (orl si microchirurgie ).Se preteaza f bine pentru ca nu mai emit atata caldura pe cat emite un bec si de asemenea au lumina alba placuta ( nu galbuie ) si au viata mai lunga. Sunt al naibii de scumpe ( 46 $ / bucata de la ciuciunghezi - led 20w) dar isi merita fiecare banut. Ma intreb cum ar reactiona , un camionagiu sau un idiot care "uita" faza lunga , la vreo 10 leduri de 10 w pornite simultan de la cativa metrii ) ( se intelege de la sine ca glumesc ).



PS: Pentru cei interesati , Dina Electronics nu are LED-uri smd la "vedere" ci numai la comanda. ( pentru cei din Constanta care intrebau de aceste genuri de led-uri ) Am luat saptamana trecuta vreo 50 de buc dar nitel mai mici ca cele din poze.

[Abram Burel]

Chestia cu caldura e un basm. Un led de 10W (pus sa lucreze la 10W!), disipa aproape la fel de multa caldura ca si un bec de 10W In plus, problema nasoala e ca ea trebuie indepartata urgent de led, in timp ce pe bec il doare in... glob

[Aygun]

Pentru a raci un led de 10W folosesc o bucata de tabla de aluminiu de 3mm grosime 40 x 40 si un cooler de placa video tot de 40 x 40 care se alimenteaza din cei 12 v aplicati ledului. Daca nu vreau ventilator folosesc un cooler de procesor la care am scos ventilatorul de la vechile procesoare K7 . Daca vrei sa il faci proiector de ceata este suficienta ultima varianta , nu de alta dar in mers curentul de aer de sub masina raceste destul de repede radiatorul. Oricum , nu e dracu chiar atat de negru , am tinut ledul de 10 w fara radiator alimentat direct la 12 V de la calculator fara radiator circa 30 de min si nu a patit nimic.

Hai sa nu speriem oamenii. Da , la carte asa scrie , sa disipi cei 10W dar nu zice cat de repede. Oricum ar fi , un led are durata de viata mai mare decat un bec cu incandescenta dar la un consum mult mai mic. Apropos , un led de 10W nu da lumina tot de 10w . La un bec de 10 w te poti uita insa la un led de 10 W ba.



Niste filmulete , desi sunt neconcludente pina nu iti da unul cu un led din ala in ochi. Abia atunci se face diferenta.



la 900 de lumeni faci far in toata regula



cred ca ultimul film pune capac si la farul aluia cu 1500 led-uri.



1 led de 10W ar trebui suplinit de vreo 7000 leduri normale. In specificatii se zice ca da lumina de 60W iar altii zica ca e mai mult de 60w dar cel mai bine este sa va convingeti. O imagine face cat 1000 de cuvinte



era sa uit asta



si asta





No Comment

[Aygun]

ps: Avand in vedere randamentul unui bec cu incandescenta este scazut ( 98% caldura si restul de 2% lumina ) nu stiu care este mai avantajos Becul sau LED-ul ? ( Led 10 W , caldura de aproximativ 10W lumina de vreo 60-70W ). Concluziile le trageti singuri.

Edited February 2, 2009 by Aygun

[tolin]

Criteriul randamentului nu este unic si nici hotarator.
